Presa OBD2, segnali diagnostici e spia motore MIL: perché sono fondamentali nella diagnosi meccatronica
Nel veicolo moderno la presa OBD2 non è un semplice connettore di servizio, ma un vero punto di accesso all’architettura elettronica del veicolo. Attraverso il connettore diagnostico, il tecnico può interrogare centraline, reti di comunicazione, sensori, attuatori e sistemi di controllo che collegano la parte meccanica alla gestione elettronica. La norma ISO 15031-3 descrive i requisiti della connessione fisica e dell’uso dei pin per consentire l’accesso standardizzato ai dati OBD; la stessa norma richiama la pubblicazione SAE J1962 relativa al connettore diagnostico.
Dal punto di vista meccatronico, l’OBD2 è quindi un’interfaccia tra meccanica, elettronica, sensoristica, reti dati e software di controllo. Quando il motore manifesta un’irregolarità, una perdita di potenza, un’accensione anomala della spia motore o un errore di comunicazione con una centralina, la presa OBD2 diventa il primo punto da analizzare.
Perché si accende la spia motore MIL?
La spia motore, chiamata tecnicamente MIL – Malfunction Indicator Lamp, si accende quando il sistema OBD rileva un malfunzionamento monitorato, in particolare nei sistemi legati alla gestione motore e alle emissioni. Le normative OBD II prevedono che il sistema, tramite uno o più computer di bordo, sia in grado di monitorare i sistemi emissivi durante la vita utile del veicolo, rilevare anomalie, accendere la MIL e memorizzare codici guasto associati al malfunzionamento.
La MIL può accendersi per molte cause: combustione irregolare, misfire, sensore ossigeno/lambda fuori campo, catalizzatore inefficiente, anomalia EGR, guasto EVAP, problema al debimetro, pressione carburante non corretta, attuatore corpo farfallato, sonde temperatura, alimentazioni instabili o comunicazioni anomale tra centraline.
È importante distinguere tra spia accesa fissa e spia lampeggiante. Una MIL accesa fissa indica generalmente un guasto memorizzato o presente che richiede diagnosi. Una MIL lampeggiante, invece, è più critica: secondo l’EPA, può indicare un misfire severo; in questa condizione è necessario ridurre la velocità e far controllare il veicolo quanto prima, perché un misfire intenso può danneggiare rapidamente componenti del sistema emissioni, in particolare il catalizzatore.
La spia motore non deve quindi essere interpretata come una semplice “segnalazione generica”, ma come il risultato di un monitoraggio elettronico continuo. Il codice guasto letto dal tester è solo il punto di partenza: non identifica sempre il componente difettoso, ma indica il circuito, il parametro o il sistema che lavora fuori tolleranza.
L’importanza dei pin OBD2 nella diagnosi meccatronica
Il connettore OBD2 standard è un connettore a 16 pin, noto anche come DLC – Data Link Connector. Il connettore consente l’accesso ai dati diagnostici del veicolo ed è associato agli standard SAE J1962 e ISO 15031-3.
Attraverso questi pin non passano soltanto “dati”, ma anche riferimenti elettrici fondamentali: alimentazione, masse, linee seriali e reti di comunicazione. Per questo motivo, quando un tester non comunica, quando la diagnosi risulta instabile o quando compaiono errori multipli su centraline diverse, occorre verificare fisicamente ciò che avviene sulla presa OBD2.
In termini tecnici, dai pin OBD2 possiamo individuare tre famiglie principali di grandezze:
Alimentazioni e masse: servono a far funzionare il tester e a creare riferimenti elettrici affidabili.
Linee di comunicazione: permettono lo scambio dati tra tester e centraline.
Linee costruttore: possono essere dedicate a funzioni OEM non sempre standardizzate.

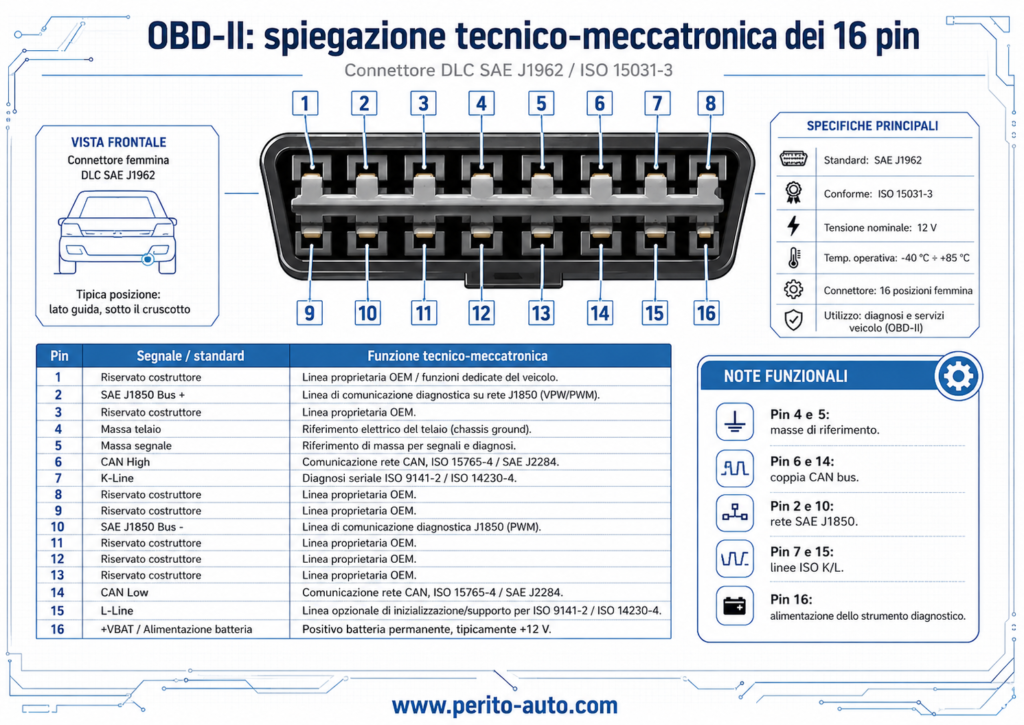

Spiegazione tecnica dei 16 pin OBD2
La seguente mappatura riassume le funzioni tipiche del connettore OBD2/J1962. Le descrizioni dei pin standard, come massa telaio, massa segnale, CAN High, CAN Low, K-Line, L-Line, J1850 e alimentazione batteria, sono coerenti con i pinout tecnici J1962 pubblicati da fonti tecniche di settore.
| Pin | Segnale / standard | Significato meccatronico |
|---|---|---|
| 1 | Riservato costruttore | Linea proprietaria OEM; può essere usata per funzioni specifiche del marchio. |
| 2 | SAE J1850 Bus + | Linea positiva della comunicazione J1850, usata su alcuni veicoli per diagnosi e scambio dati. |
| 3 | Riservato costruttore | Linea OEM non standardizzata. |
| 4 | Massa telaio | Riferimento elettrico collegato al telaio del veicolo; fondamentale per alimentazione e misure. |
| 5 | Massa segnale | Massa di riferimento dei segnali elettronici; importante per comunicazioni e misure a bassa tensione. |
| 6 | CAN High | Linea alta della rete CAN, usata per la comunicazione tra centraline. |
| 7 | K-Line | Linea diagnostica seriale ISO 9141-2 / ISO 14230-4. |
| 8 | Riservato costruttore | Linea proprietaria OEM. |
| 9 | Riservato costruttore | Linea proprietaria OEM. |
| 10 | SAE J1850 Bus – | Linea negativa della comunicazione J1850, presente in determinate architetture. |
| 11 | Riservato costruttore | Linea OEM non standardizzata. |
| 12 | Riservato costruttore | Linea OEM non standardizzata. |
| 13 | Riservato costruttore | Linea OEM non standardizzata. |
| 14 | CAN Low | Linea bassa della rete CAN; lavora in coppia differenziale con il pin 6. |
| 15 | L-Line | Linea ausiliaria/opzionale per alcuni sistemi ISO 9141-2 / ISO 14230-4. |
| 16 | +VBAT | Alimentazione positiva batteria, generalmente circa 12 V sui veicoli leggeri. |
Diagnosi corretta: tester, oscilloscopio e multimetro
In caso di avaria dell’impianto elettronico, la diagnosi non deve fermarsi alla sola lettura dei codici guasto. La procedura più corretta parte anzitutto dal tester diagnostico, ma deve essere seguita da una verifica strumentale con oscilloscopio e multimetro.
Il tester diagnostico permette di leggere i DTC, verificare i parametri in tempo reale, controllare lo stato della MIL, accedere alle centraline e osservare eventuali errori di comunicazione. È il primo passaggio perché consente di orientare la ricerca del guasto.
L’oscilloscopio è fondamentale perché mostra la forma d’onda reale dei segnali. Sulle linee CAN, ad esempio, consente di vedere se CAN High e CAN Low sono presenti, se sono coerenti, se hanno ampiezza regolare, se una linea è bloccata a positivo o a massa, oppure se sono presenti disturbi, riflessioni o cadute intermittenti. Sulla K-Line permette di verificare se la comunicazione viene effettivamente generata o se la linea resta inattiva.
Il multimetro completa l’analisi perché consente di misurare tensione batteria sul pin 16, continuità delle masse sui pin 4 e 5, cadute di tensione, resistenze anomale, cortocircuiti verso positivo o massa e interruzioni del cablaggio.
La sequenza logica consigliata è quindi:
1. Diagnosi con tester per leggere codici guasto, parametri e comunicazione centraline.
2. Analisi con oscilloscopio per verificare la qualità reale dei segnali digitali e delle reti.
3. Controlli con multimetro per confermare alimentazioni, masse, continuità e resistenze.
Nella pratica operativa, se il tester non si accende o non comunica, il controllo del pin 16 e delle masse 4-5 con multimetro può essere anticipato, perché senza alimentazione e riferimento elettrico corretti non esiste diagnosi affidabile.
Come interpretare i principali segnali OBD2
I pin 4 e 5 sono essenziali perché ogni diagnosi elettronica richiede un riferimento di massa stabile. Una massa ossidata, lenta o con caduta di tensione può generare errori casuali, mancate comunicazioni, parametri instabili o accensioni improprie della MIL.
I pin 6 e 14 costituiscono la coppia CAN. La rete CAN è una comunicazione differenziale: non va valutata solo con un valore di tensione statico, ma osservando il comportamento simultaneo delle due linee. Per questo l’oscilloscopio è lo strumento più indicato.
Il pin 7, K-Line, è tipico di molte architetture precedenti o di specifiche centraline. Se il tester non comunica con una centralina che usa K-Line, occorre verificare la presenza degli impulsi, l’eventuale corto a massa, il corto a positivo o il blocco della linea da parte di un modulo difettoso.
I pin 2 e 10, relativi a SAE J1850, sono meno comuni sui veicoli europei moderni, ma restano importanti su alcune applicazioni. Anche in questo caso la diagnosi non deve limitarsi alla presenza della tensione, ma deve considerare la qualità del segnale.
Il pin 16 è il positivo batteria della presa diagnostica. Se manca alimentazione, il tester può non accendersi oppure può alimentarsi in modo instabile. In questo caso bisogna controllare fusibili, cablaggio, ossidazioni e continuità del circuito.
Spia motore MIL e pin OBD2: il collegamento tecnico
Quando si accende la spia motore, il tecnico deve chiedersi non solo “quale codice guasto è presente?”, ma anche “il sistema sta comunicando correttamente?”. Un codice relativo a una sonda lambda, a un misfire o a una pressione carburante può avere una causa reale nel componente, ma anche essere influenzato da masse difettose, alimentazioni instabili, disturbi di rete o perdita di comunicazione tra centraline.
Per esempio, una MIL accesa con errori multipli su centraline diverse può indicare un problema di rete CAN più che una somma di guasti indipendenti. Una MIL accesa con parametri incoerenti può derivare da un sensore difettoso, ma anche da una massa segnale alterata. Una mancata comunicazione con il tester può dipendere dal tester stesso, ma molto più spesso deve far controllare alimentazione, masse e linee dati della presa OBD2.
In sede di revisione o controllo emissioni, la condizione della MIL è un elemento importante: il Bureau of Automotive Repair della California indica, per i veicoli OBDII, che la MIL deve accendersi con quadro acceso e motore spento e deve spegnersi con motore in moto; se resta accesa con motore in moto, il test OBD risulta fallito.
Concludendo…
La presa OBD2 è un’interfaccia essenziale per comprendere lo stato elettronico e meccatronico del veicolo. I suoi 16 pin consentono di accedere a comunicazioni digitali, alimentazioni, masse e linee diagnostiche che permettono di interpretare correttamente anomalie, guasti e accensione della spia motore MIL.
La domanda “Perché si accende la spia motore?” non ha mai una risposta unica senza diagnosi. La MIL si accende perché il sistema OBD ha rilevato un malfunzionamento monitorato e ha memorizzato informazioni diagnostiche, ma la causa reale deve essere verificata con metodo.
Per una diagnosi professionale è quindi necessario partire dal tester diagnostico, proseguire con l’oscilloscopio per analizzare le forme d’onda e completare con il multimetro per verificare alimentazioni, masse, continuità e cadute di tensione. Solo l’integrazione di questi strumenti permette di distinguere un guasto meccanico, elettrico, elettronico o di comunicazione, evitando sostituzioni inutili e arrivando a una diagnosi realmente tecnica.
